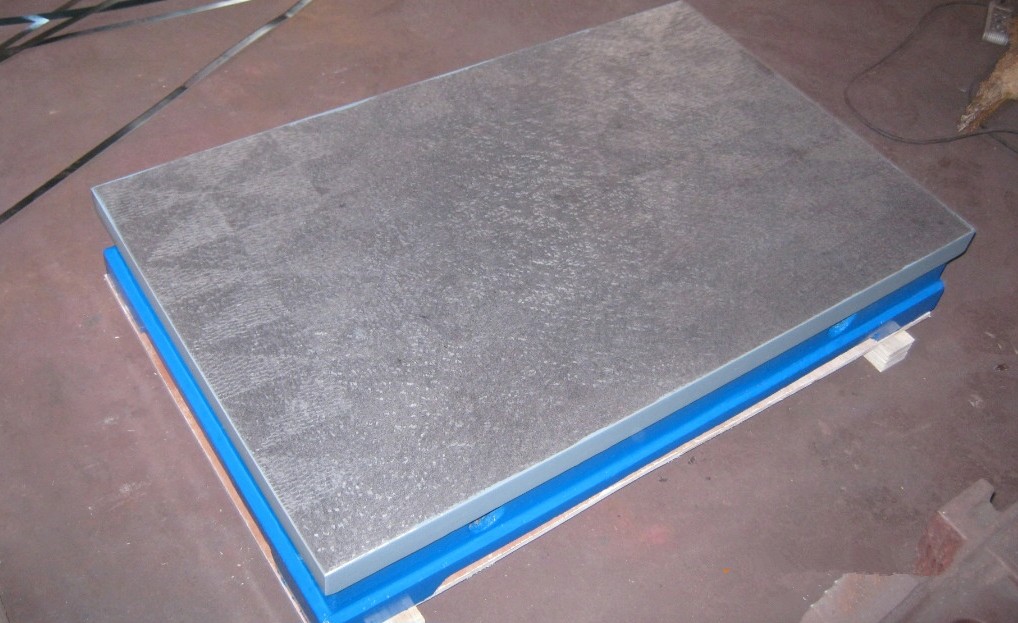

鑄鐵平臺平面度公差GB/T22095-2008標準
在寬度不超過短邊的2%、 值為20mm的鑄鐵平臺邊緣區域的任意點，若其不高出區域外工作面的點，則此邊緣區域的平面度可不予要求。
1、鑄鐵平臺平面度公差適用兩種，即：一種適用于平臺的整個工作面，另一種適用于平臺上的任意250mm*250mm局部工作面。
2、鑄鐵平臺整個工作面的平面度(見下表)：
|
鑄鐵檢驗平臺（公稱尺寸） |
對角線長度（近似值） |
邊緣區域（寬度） |
準確度等級對應的整個工作面平面度公差a、b/μm |
||||
|
mm |
0 |
1 |
2 |
3 |
|||
|
160*100 |
188 |
2 |
3 |
6 |
12 |
25 |
|
|
250*250 |
354 |
5 |
3.5 |
7 |
15 |
30 |
|
|
250*160 |
296 |
3 |
3.5 |
7 |
14 |
27 |
|
|
400*250 |
471 |
5 |
4 |
8 |
16 |
32 |
|
|
1600*1000 |
1880 |
20 |
8 |
16 |
33 |
66 |
|
|
1000*2000 |
2236 |
20 |
9.5 |
19 |
38 |
75 |
|
|
2500*1600 |
2960 |
20 |
11.5 |
23 |
46 |
92 |
|
3、鑄鐵平臺任意250mmx250mm局部工作面的平面度：
平臺任意250mmx250mm局部工作面的平面度誤差不應大于以下規定;
a)0級平臺為3.5um;
b)1級平臺為7um;
c)2級平臺為15um;
d)3級平臺為30um;
注1：以上規定的公差值與表1中250mm*250mm平臺的整個工作面的平面度公差值相同。
鑄鐵平臺http://m.dianbest.cn平面度公差T計算方式：
一種是以對角線d為變量的函數式，另一種是以長邊a為變量的函數式。平板檢定規程采用了以對角線d為變量的函數式T=(1+ )，系數K對00、0、1、2、3級分別為2、4、8、16、40，從而取代了舊規程(JJG117-78)以長邊a為變量的函數式T=K(1+ )，系數K對00、0、1、2、3級分別為2.5、5、10、20、50。由于對角線較長邊 能反映平臺工作面面積，用對角線為變量確定的平臺準確度 科學合理。新舊規程相比，平臺準確度提高了1-2 m，這個精度大至對應于GB1184規定的平面度公差的2、3、5、7、9共5個等級。 上關于平臺工作面平面度公差計算公式的形式，以長邊a或?qū)蔷€d為變量的均有。我國標準規定的夾板工作面平面度公差除00級和0級略低于德國同樣級別的指標，3級低于各國同樣等級的指標處，其余均 高于或相當于各國 指標。000級只有法國和美國標準有，我國規定的000級指標和法國的指標相當。
鑄鐵平臺驗收按中華人民共和國 標準GB/T22095-2008/ISO 8512-1:1990執行。
